南工大秦天石成果：分子調(diào)控埋底界面及SnPb 鈣鈦礦結(jié)晶,賦能高效全鈣鈦礦疊層太陽能電池

主要內(nèi)容

錫鉛（Sn–Pb）混合鈣鈦礦太陽能電池（PSCs）是推動(dòng)全鈣鈦礦疊層太陽能技術(shù)發(fā)展的關(guān)鍵，因其突破了單結(jié)器件的效率瓶頸。然而，廣泛使用的空穴傳輸層（HTL）聚（3,4 - 亞乙二氧基噻吩）: 聚（苯乙烯磺酸鹽）（PEDOT:PSS）因酸性特質(zhì)和吸濕性，限制了器件的性能與穩(wěn)定性。此外，含錫鈣鈦礦的快速結(jié)晶問題，也阻礙了均勻、高質(zhì)量 SnPb 混合鈣鈦礦薄膜的制備。

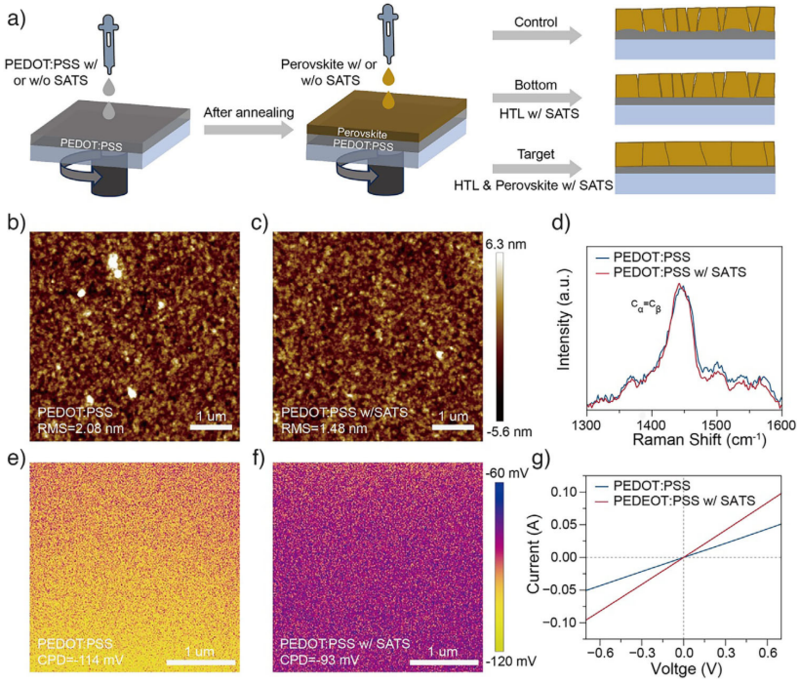

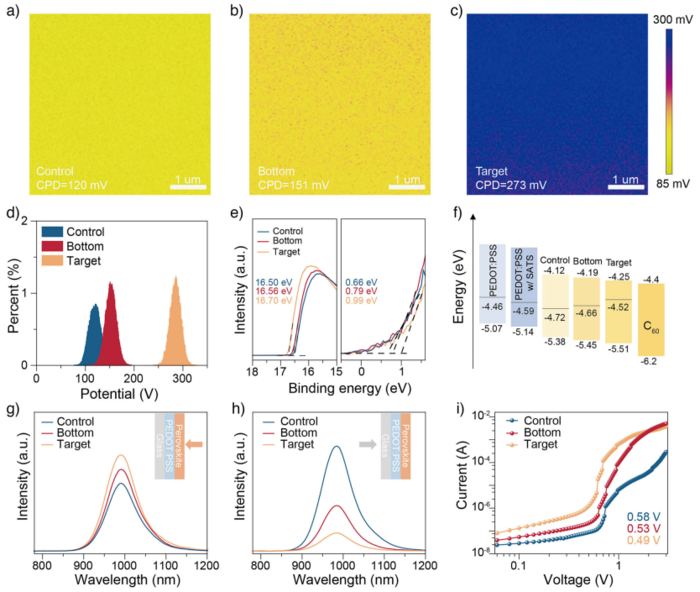

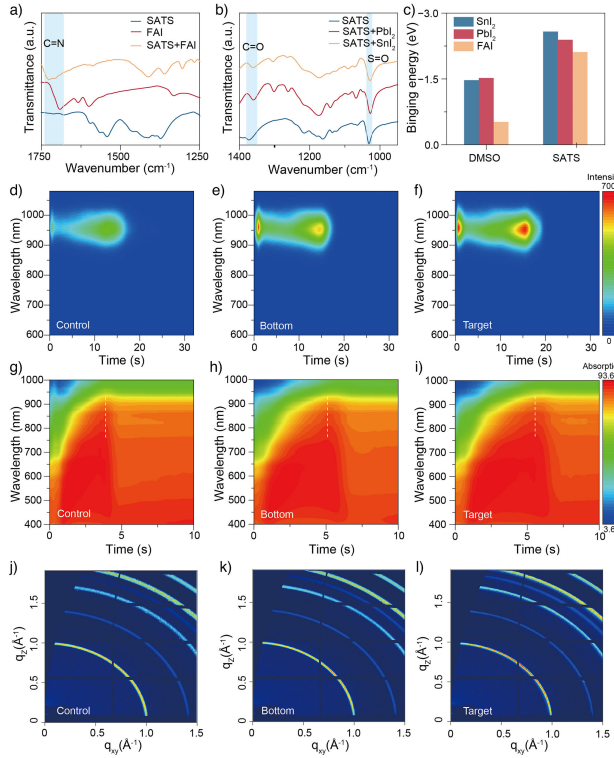

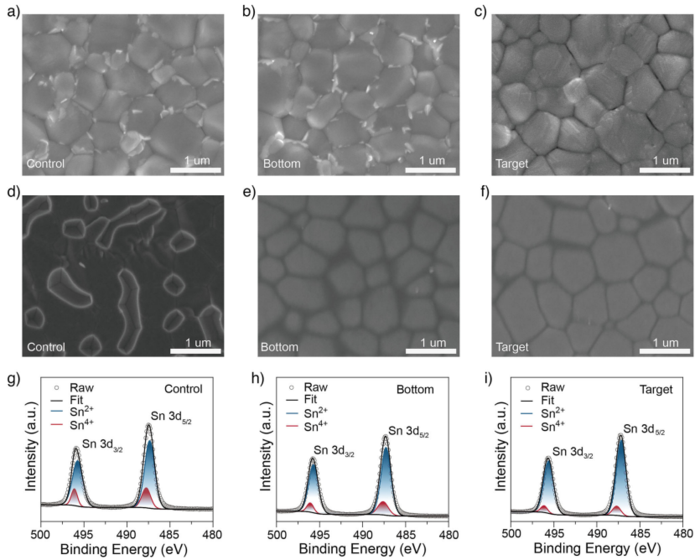

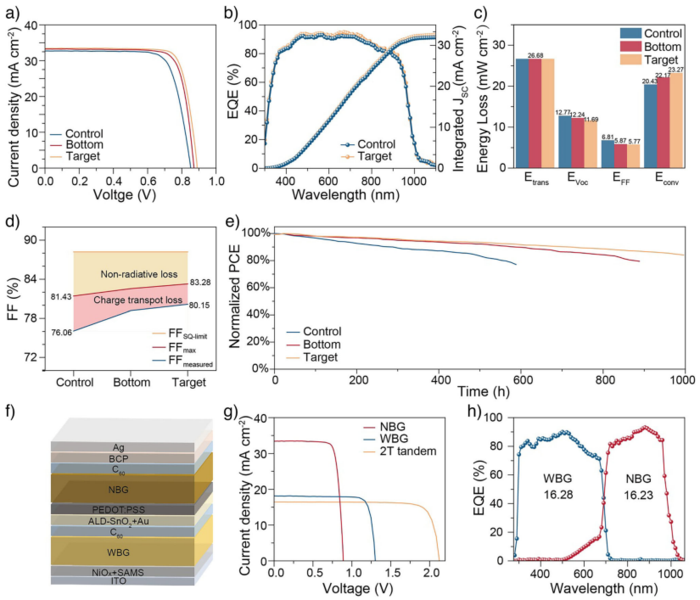

為解決這些挑戰(zhàn)，南京工業(yè)大學(xué)曹久朋、秦天石團(tuán)隊(duì)創(chuàng)新性提出將 4 - 磺基鄰苯二甲酸三銨鹽（SATS）作為多功能添加劑，同步引入 PEDOT:PSS 層和鈣鈦礦前驅(qū)體溶液中。SATS 不僅能有效調(diào)控 PEDOT:PSS 的理化性質(zhì)，中和其酸性并降低吸濕性，還能顯著減緩鈣鈦礦結(jié)晶速度，最終促成結(jié)晶度更高、均勻性更佳的高質(zhì)量薄膜。借助這些協(xié)同效應(yīng)，優(yōu)化后的單結(jié) SnPb 鈣鈦礦太陽能電池實(shí)現(xiàn)了 23.85% 的光電轉(zhuǎn)換效率（PCE）；將其集成到兩端子全鈣鈦礦疊層結(jié)構(gòu)中，效率進(jìn)一步飆升至 28.74%，展現(xiàn)出**的性能表現(xiàn)。

文獻(xiàn)信息

All-in-One Molecule Regulated Buried Interface and Crystallization of Tin–Lead Perovskite for Efficient All-Perovskite Tandem Solar Cells

Xiaonan Jin, Jiupeng Cao, Shunan Sui, Jiankai Xie, Wenjian Yan, Lingui Han, Jibiao Duan, Meizhu Hu, Huihui Zhang, Fangfang Wang, Jingjin Dong, Aifei Wang, Weihao Yuan, Wei Huang, Tianshi Qin

https://onlinelibrary.wiley.com/doi/10.1002/anie.202518800

- 產(chǎn)品咨詢及購買請聯(lián)系我們 -
